Conceito

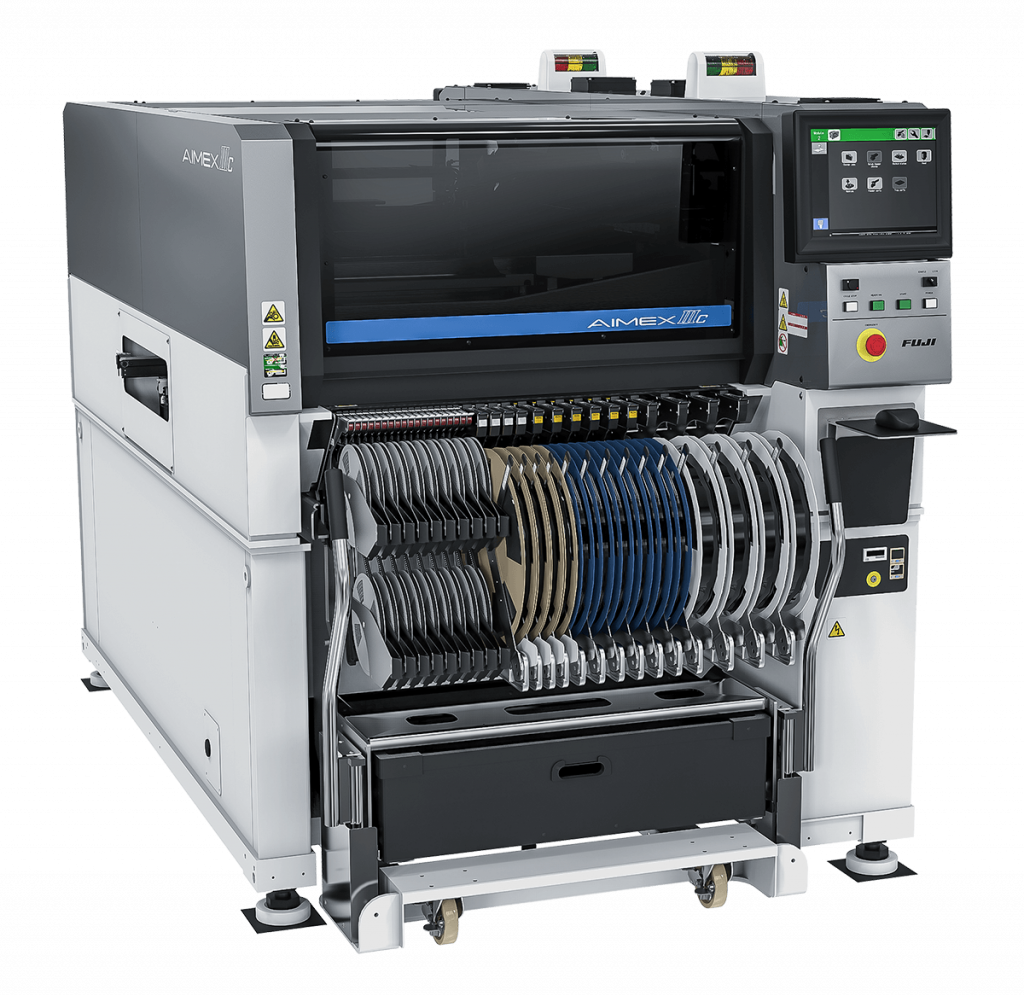

A AIMEXIII/IIIc é a terceira geração da já conceituada série AIMEX, aliando flexibilidade, produtividade, ampla variedade de tipos de componentes e capacidade de até 130 alimentadores de componentes, utiliza sistema de “head” que permite troca dinâmica de sua ferramenta de montagem.
Utiliza o já conceituado e famoso sistema da “head” DX que permite a troca dinâmica do revolver, com isso possibilitando a montagem de qualquer tipo de componente.
A AIMEXIII/IIIc possui comunalidade com diversos opcionais da nossa consagrada série NXT.
A série AIMEX possui 2 plataformas: AIMEXIII e a AIMEXIIIc
AIMEXIII – Produtos com painéis de até 1.068 x 710mm na versão “conveyor” simples e para “conveyor” duplo de até 1.068 x 330mm.
AIMEXIIc – Produtos com painéis de até 508 x 400mm.

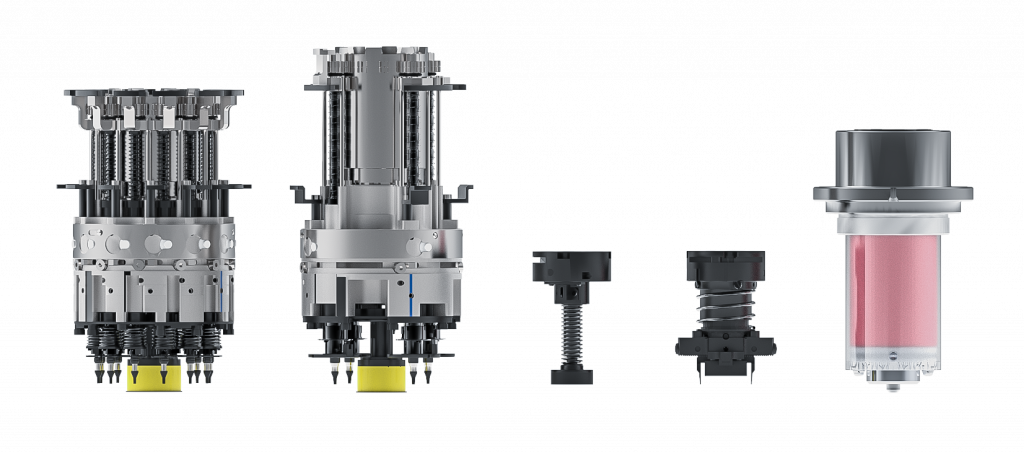

Ambas plataformas podem ser configuradas com “heads” H24S, DX, H08M(Q), H02F, H01, OF, que permitem montagem de componentes desde 008004’’ (0201mm) até 102 x 102mm com altura de até 38,1mm.
Com até 130 alimentadores para rolos de 8mm na versão somente para alimentadores ou uma combinação mista entre alimentadores e bandeja que depende de sua configuração.
Versatilidade
Monta com apena 1 “head” componentes 01005’’ a 102 x 102mm e com a possibilidade de aplicação de adesivo
A “head” DX (Dyna Head) com seu sistema de revolveres permite que se faça a troca do revólver de forma automática durante o processo de montagem de acordo com o tipo e tamanho do componente. Inclusive com aplicação de adesivo caso se utilize o opcional “Glue Head”.
Suporta componentes variados
Permite várias formas de alimentação como, rolos, varetas ou bandejas.
Qualidade
Inspeção de todos os componentes em alta velocidade (IPS)
Através do sistema IPS é possível conferir a posição de “Pick-up”, checando se o mesmo foi inserido na placa, medir a altura do componente para certificar que ele não está de lado e tudo isso sem comprometer a velocidade de montagem.
Eliminando os problemas de montagem

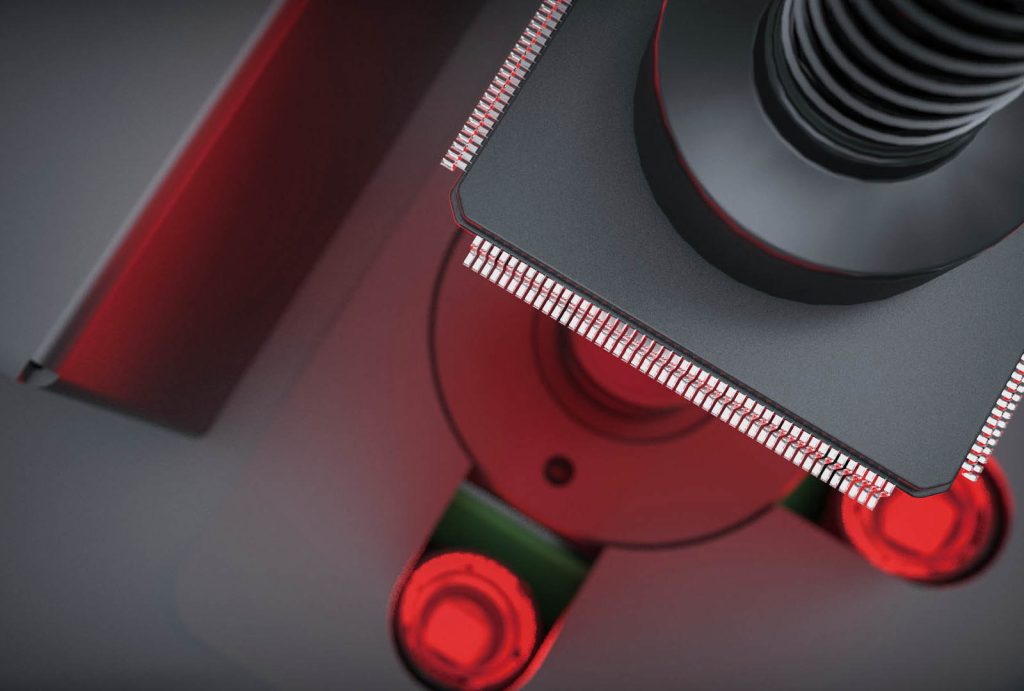

Conseguimos atingir a excelência de montagem e a eliminação de problemas antes que eles ocorram. Com o opcional LCR é possível medir os valores dos resistores, capacitores e indutores a cada troca de rolo, evitando assim a montagem de componentes errados. Existe também um sistema que pode checar a coplanaridade, permitindo a checagem de alinhamento dos terminais dos componentes.
Reduzindo o número de trocas

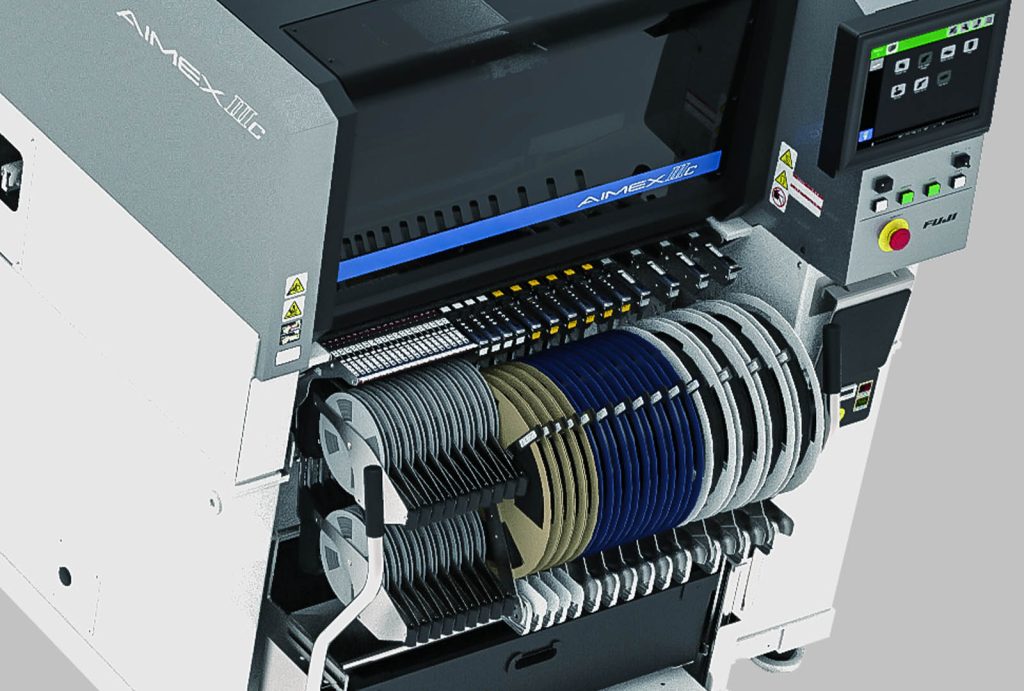

Reduza o tempo de troca entre produtos com o uso de MFU (carros de alimentação), permitindo que possam ser trocados até 65 alimentadores de 8 mm por lado do equipamento em uma única operação.
Simplicidade
Simplifique e aumente a produção
Com a AIMEX, é possível editar os dados do componente de forma fácil e rápido utilizando o painel “touchscreen”. Todas as informações estão disponíveis e podem ser editadas diretamente no equipamento.
Inserção com baixo impacto

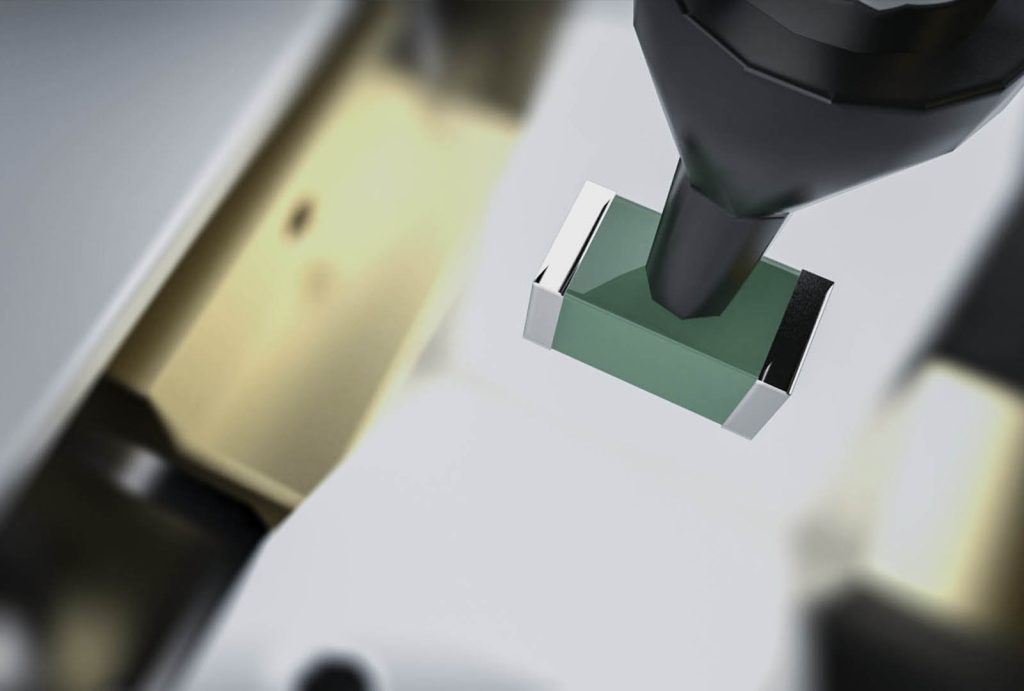

Com o sistema de detecção de empenamento a laser conseguimos mensurar o empenamento da placa, e a utilização do IPS que mede a altura do componente, conseguimos otimizar a montagem do componente, minimizando o impacto de montagem do mesmo, reduzindo o colapso da solda e que os componentes venham apresentar rachaduras.
